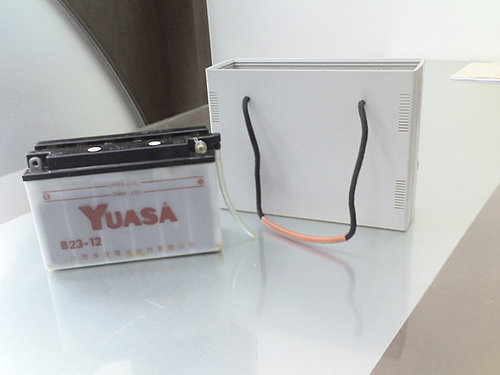

某日在資源回收場撿到一顆直流12伏特14安培的電瓶,而且只使用一年而已,拿來露營點燈應該還可以榨個一年以上的剩餘價值,想到就做,有圖有真相:

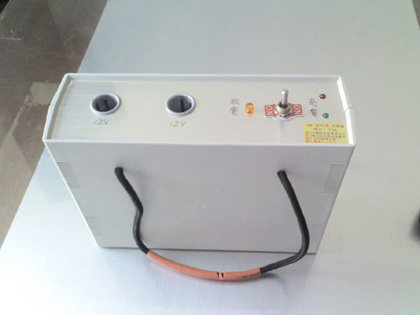

*完成品*
面板不漂亮,於是又找金屬貼皮黏一下遮醜!

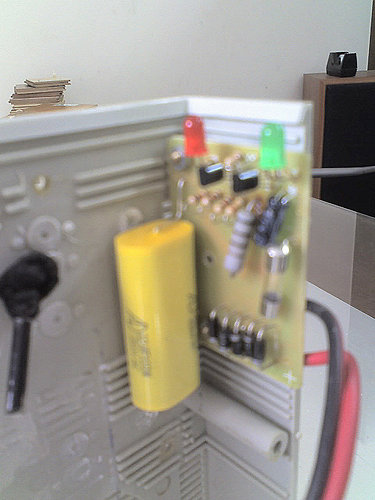

1.DC12V充電器:

找線路買零件diy電瓶充電器太麻煩了,
到中華路的電子材料行買一台簡易型充電器拆開來用即可.
沒記錯的話大概是400元左右.


2.外殼:
倉庫裡找到以前裝機用的塑膠外殼剛好合用,只是裡面的隔間肋條會頂住蓄電池,
所以要去除,割挖刨磋--就要自己想辦法了!
手提帶就在殼外鑽兩個洞,用粗一些的鞋帶穿進去打個結即可!

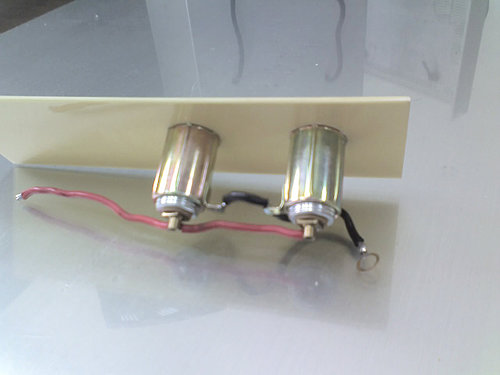

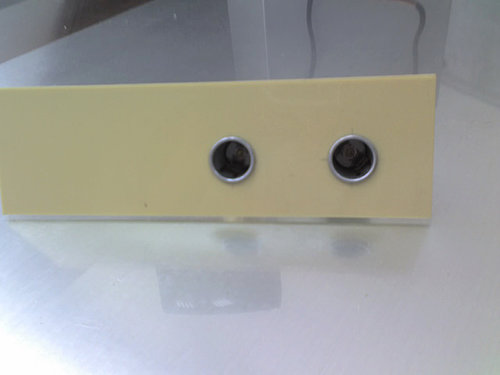

3.點菸插座:
預計裝置兩個插座,就在電子零件行順便買兩個,單價好像是25元吧!
連接線路時要注意+ --極以免發生危險!


以並聯方式連接

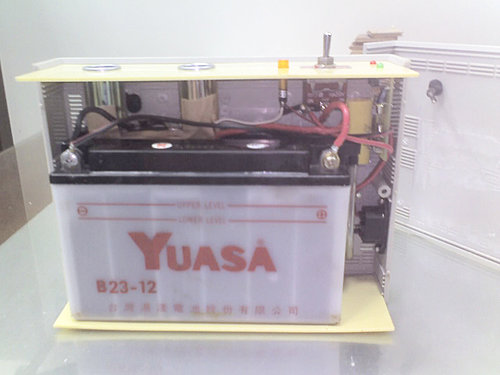

電瓶靠左邊,充電器裝在右邊,led燈要露出頭!


4.110v充電插座:
110V的充電插座裝在右下方,離充電器近,電線不用跑太長!

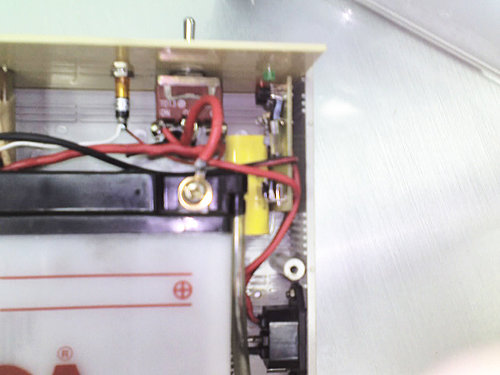

5.開關:
右上方裝了一個三頭開關,一顆25元,往左切可以放電,順便接一顆指示燈20元打發.
往右切可以充電,
往中間切可以幹麻?當然是關閉電源啊!

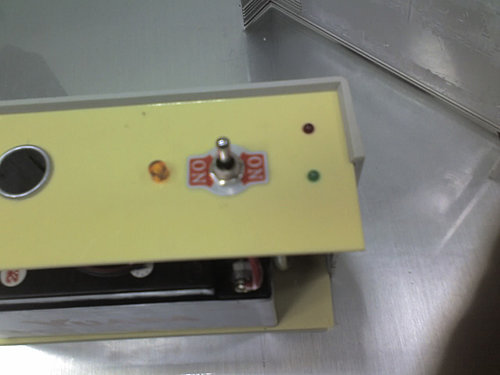

面板零件的位置

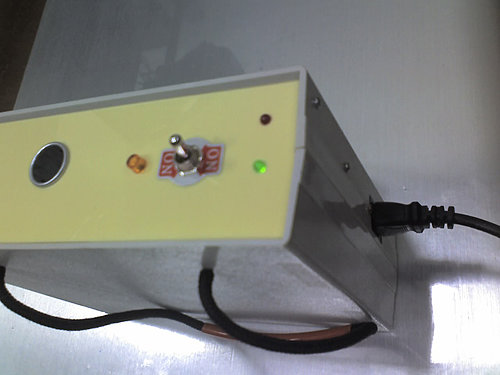

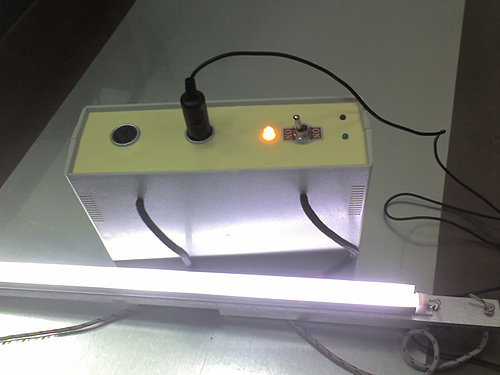

現在式點燈,所以往左切!


現在是充電所以往右切,電瓶充飽了綠燈上方的紅燈就會亮!
電源線就拿電腦用的就OK啦!




這玩意就先這樣了,如有後續再來補充!
數位相機有時不在手邊,所以照片是以手機相幾拍攝,造成您視覺不適深感抱歉!
