我家的三菱Space Gear汽車從買到現在也邁進18年了這當中除了幾次擦撞做了鈑金烤漆之外其他 一直都維持著原廠的狀態幾乎沒有做過任何改裝原本車上的影音播放系統已經不符現代的使用方式現在許多歌曲都是從網路直接抓下來或是使用藍牙播放YOUTUBE歌曲所以這一陣子一直想要將車子的音響主機升級

在網路上面大概找了一下,最便宜的藍牙汽車音響連工帶料也要四五千元起跳,然而對電子的產品有一點點認識並且也是「手健一族」的我,覺得這價格似乎不太符合節儉原則,經過一番考慮之後還是決定在淘寶買一台基本需求的藍牙汽車主機, 然後在網路上面找出前輩們自行DIY更換汽車音響的文章詳細拜讀,在做功課期間等著汽車音響的到來。

藍芽汽車音響


十月初音響主機終於到手,也順便買了一組拆解的工具,盡量避免在拆解當中損傷塑膠的面板及零配件,找了一個陽光耀眼的午後,將車子從地下停車場開到馬路旁邊直接在路邊開始拆解更換的動作。由於白天光線充足不需要使用燈光輔助,然而老天爺並不會事事順你心意,拆解一半的時候突然下起了午後雷陣雨,無奈之下只好再將車子開回地下室停車場,並打開輔助燈光繼續工作

由於接下來的電線對接比較麻煩不能出錯,萬一接錯線輕者無聲重則可能直接燒毀主機,所以必須全神貫注,把所有能夠照明的燈光打開,然後使用烙鐵一條線對一條線焊接,再馬上用收縮套管將他絕緣,費了洪荒之力流了滿身大汗好不容易將所有的線路接,接著開始測試是否完成

拆機工具




拆禮物了~~~




開箱所有物件1.




開箱所有物件2.




接喇叭測試


這是一個 需要佛祖保佑的動作,扭開電源按下開關終於螢幕亮起了影像喇叭也傳出了陣陣的歌聲,確實沒有接錯線,心中的石磨終於卸下,接著將原本的附件螺絲等等依照反向順序一一裝回原位 終於大功告成

我將拆換的順序羅列出來供有興趣的朋友們參考,但是並不負任何成敗責任,動手之前請三思



前置動作:

1.音響開箱並詳讀他的安裝前須知以及接線示意圖

音響接頭指示




安裝須知




接線說明




2.將汽車收音機通用接線與Space Gear的音響接線先在紙上做連結並記錄(兩部音響主機的色線接線不同需作對接)




拆裝動作:

1.首先按下汽車音響下方飲料托盤,彈出後放鬆兩邊的兩顆螺絲,再將托盤輕輕的取出

拆除飲料盤螺絲













拉出飲料托盤







2.拆解音響上方的置物盤,時間久了容易碎裂尤其是車停戶外的,所以先在網路上買一個新的當備品,果不其然拆解這個托盤時碎成了無數破片,既然破了就暴力將置物盤拔除乾淨




置物盤備品




3.放鬆置物盤下方兩顆螺絲







4.輕輕的將整個音響面板往前拉出動作不要太大,因為故障燈,電熱線,以及時鐘的這3組接線都在後面,所以要取出時盡量輕一點也避免面板產生破裂的情況, (面板後方這三組線接頭有防呆裝置稍微用一點力氣就可以將它拔出)




取下音響面板


5.汽車音響兩邊各有兩顆螺絲固定汽車音響用的鐵片,這四顆螺絲放鬆舊的音響主機就可以直接抽出來,因為後方有幾組線組預留線不長,所以抽出一個縫隙之後需將手伸進去把後面的接頭一一拔除,此時音響主機即可分離

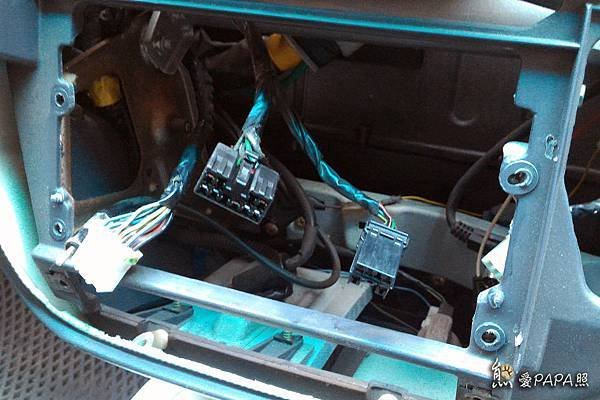

脫光音響面板後樣子




音響主機右側螺絲




音響主機左側螺絲




更換舊主機




拆下主機螺絲拉出主機




8.此次購買的藍芽音響主機附的固定鐵片無法用在這裡,所以將舊的固定鐵片拆下裝在新主機上,(螺絲孔位差一點點....暴力伺候)

音響主機空間




功成身退的舊主機




拆下舊主機兩側安裝鐵片,並裝上新主機




9.舊主機與新主機的花線對接,焊接後使用收縮套管絕緣

一條線一條線對應後焊接




焊接後用收縮管保護




終於對應焊接收縮保護完成




啟動電門測試




10.插上主線接頭天線插座,其他用不到或是不知道功能接頭的就空著。




11.接線完成後通電測試喇叭相位是否正確,收音機天線有無漏插,一切無誤表示接線正確。

沒有主機接線說明只能猜測




12.將所有接頭依拆解反向順序一一插回原位。

13.塞回主機時要注意,原本的固定鐵片後方左右各有一個定位槽,塞回主機時定位槽要與裡面的定位桿相吻合,才能塞回原來位置。




14.鎖上所有螺絲最後裝上新的置物盤後一切大功告成,可以後躺一下享受辛勞的成果。





PS.這部主機有付一個細框作為面板縫隙修飾用,但是似乎太緊迫了一點待另日想個什麼方式來改善一下再做補充。



結論:

1.淘寶一部含DVD的7吋觸控螢幕藍芽主機金額NT$2000元左右,音響上方置物盤NT$300元,拆解工具NT$100元,自己動手做無價。

2.飲料托盤時間長久之後動作卡卡,順便上一下蠟做潤滑。

3.順手買了一組胎壓偵測器裝在車上,隨時監控輪胎壓力。



後續:

網路上拜讀許多對岸文章,都是關於便宜的汽車音響使用音質比較差的TDA7388這顆IC當擴大晶片,自行DIY更換同廠牌的TDA7850,據說音質跟功率都有明顯的改進,手健如我者豈能視而不改。

原裝擴大機IC




疑似山寨版IC




於是在網路上購買了一顆TDA7850準備胡搞一下,這顆IC被對岸把價格炒高了並且山寨的很多,據說10有6,7都是Remark(用相容但是等級比較差的IC磨掉表面商標,型號,跟字樣重新雷射)不巧快遞送來的這顆IC接腳有些扭曲,表面也有細細的加工橫紋(機器刮刀刮過的痕跡) ,邊緣又有一段如階梯般的段差,檢查過後二話不說直接退貨,賣家也爽快接受退貨。再跟第二家買了一顆,收貨後用放大鏡初步檢查沒有發現Remark的狀況(不代表一定不是山寨貨) ,接著換裝上機器,順便加大音頻電容,換裝過程需要很仔細小心以免因小失大,過程不再贅述。

更換並加大音頻電容

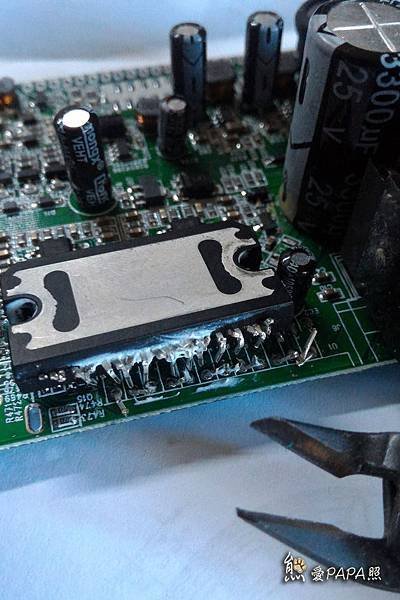

拆除舊IC




暴力暴力.....




一隻腳一隻腳 慢慢焊接




再次確認接線無誤


開機後比較換裝前與換裝後的音質表現:改機前聲音比較虛比較糊,有時候根本聽不清楚歌手在唱什麼,沒有高低音,音場不夠開闊,改裝後聲音明顯飽滿了,低音也充沛到可以震動門片,音質也清晰許多。



心得:

花一點時間,精神跟金錢,能夠滿足動手的樂趣跟改善一些音質,對我來說就足夠了,有興趣動手的朋友們這篇文章僅供參考不負成敗責任,動手前請自行評估可能的得失。
